COLLEGAMENTO DTE-DCE STANDARD [7 di 22]

bulletL'analisi dei connettori standard mette in evidenza alcune importanti particolarità:
bulletdei 25 contatti possibili, se ne utilizzano solo 22, tutti associati ai segnali dello standard RS232 descritti con dovizia nelle pagine precedenti
bulletsu entrambi i connettori la direzione delle frecce indica comunque che i segnali escono dal (sono trasmessi) o entrano nel (sono ricevuti) dispositivo al quale è riferito il connettore (lato Computer o lato periferica)
bulletin linea di massima i segnali che escono da uno dei 2 entrano nell'altro, stabilendo una loro precisa paternità, nel senso che sono generati  o dal computer DTE o dal modem DCE
bulletè questa la ragione per la quale alcuni segnali sono assegnati a pin diversi sui 2 connettori: si tratta dei 4 + 4 segnali dei canali di comunicazione primario e secondario, cioè i 2+2 segnali di ricetrasmissione [TD e RD, EIA di tipo B] e i 2+2 segnali di controllo di flusso [CTS e RTS , EIA di tipo C]

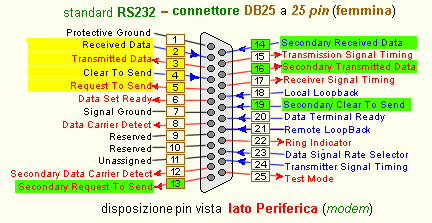

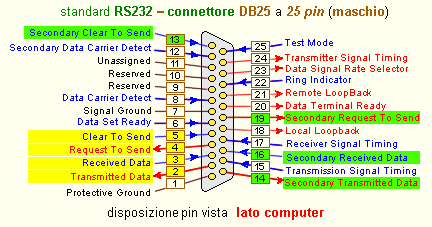

bulletPer facilitare la verifica di questa importante osservazione ripropongo entrambi gli schemi con evidenziati in giallo i segnali del canale di comunicazione primario e in verde quelli del canale secondario.
