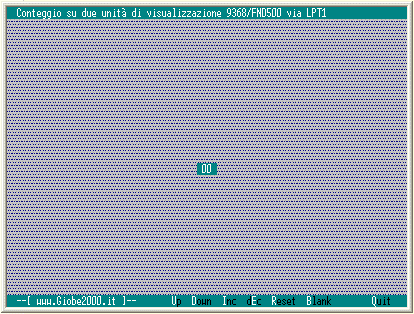

Se la
finestra
non è simile a quella riprodotta qui sotto leggi le istruzioni
in questa pagina
|
|
|
Conteggio su Display a sette segmenti via LPT1.
Il progetto consente il di gestire in tutti i modi possibili un
conteggio progressivo
su un visualizzatore (realizzato con due Digit a Catodo Comune
FND500,
ciascuno pilotato da un decoder con memoria 9368. |
|
|
La
porta parallela
dispone, internamente, di circuiti in grado di controllare con
semplicità ogni dispositivo TTL, delegando in questo caso la gestione
dei
sette segmenti
di entrambi i
Digit ad uno strato di
interfacciata affidato ai
decoder con memoria 9368,
dotati di speciali uscite bufferizzate perfettamente "calibrate" per
accendere al meglio i led coinvolti; la
scrittura di dati è affidata alla
porta dati 0378H. la
scrittura di dati e l'eventuale controllo di blanking alla
porta dati 037AH |
Per
scaricare il
sorgente clicca sul camioncino; per
vedere
l'eseguibile
in esecuzione
è ovviamente necessario disporre
dell'hardware; cliccando sulla
bandiera a scacchi si aprirà la
casella di richiesta alla quale risponderai con l'opzione
Apri il file
o Esegui
l'applicazione.. Confermando con
OK
si aprirà una finestra DOS
contenente il programma COM
in esecuzione (leggi queste info).
NB:
se non riesci a scaricare l'allegato ASM
(icona con il camioncino)
leggi questi suggerimenti).
|
|
|
