 Porta Parallela

Applicazioni Hardware

   Applicazioni Hardware

PROGETTO n° 09 [170 di 189]

Progetti con la Porta Parallela Esercizio MOLTO FACILE Progetto
 NB: Puoi accedere ai dettagli del progetto
       cliccando sulle voci del Menu in basso		 Prova l'eseguibile - Seconda Versione Scarica il codice Sorgente - Seconda Versione
  Collaudare le linee d'ingresso della SPP su LPT1; la gradevole interfaccia grafica proposta a video suggerisce e monitorizza le semplici operazioni richieste da questo progetto; con filo di rame si possono mettere a massa i 5 pin del connettore abilitati all'ingresso e aggiornare lo stato del registro d''ingresso 0379H di una porta parallela LPT1

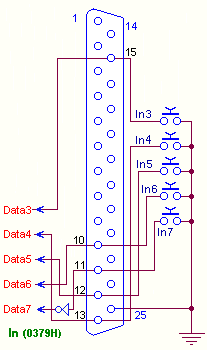

  i pulsanti simulano il
collegamento
con filo conduttore



il programma ASM
è progettato per rilevare
anche tutti i collegamenti
contemporaneamente
stai bene attento
a collegare solo i pin
indicati in figura


  La porta parallela SPP è in grado intrinsecamente di leggere fino a 5 sensori attivi bassi; il collegamento di questa periferica è comunque un operazione delicata e da assolvere con assoluta attenzione (meglio sarebbe interfacciare con un buffer), ma se condotta con correttezza assicura un buon sistema per collaudare la lettura di dati attraverso il registro di stato 0379H.
Per scaricare il sorgente clicca sul camioncino; per vedere l'eseguibile in esecuzione è ovviamente necessario disporre dell'hardware; cliccando sulla bandiera a scacchi  si aprirà la casella di richiesta alla quale risponderai con l'opzione Apri il file o Esegui l'applicazione..
Confermando con OK si aprirà una finestra DOS contenente il programma COM in esecuzione (leggi queste info).
NB: se non riesci a scaricare l'allegato ASM  (icona con il camioncino)  leggi questi suggerimenti
Analisi del Problema · Analisi del Codice · Procedure importanti · Schema interfaccia
