bulletLa gestione personalizzata di una Porta Parallela richiede la conoscenza delle caratteristiche di ciascuna delle linee disponibili sul connettore; esse non sono tutte uguali e per ciò vanno usate con attenzione.
bulletCon riferimento all'interfaccia Centronics originale SPP, presente fin dalla nascita dei primi PC IBM, possiamo analizzare in dettaglio l'hardware corrispondente a ciascuno dei 3 Registri standard.

bullet
 Le 8 linee di output del Registro 0378H/0278H

bulletLe 8 uscite sono TTL di tipo LS; nell'interfaccia Centronics originale sono quelle dell'integrato 74LS374, un ottuplo latch D-type con uscite tri-state (prendiamo mentalmente nota di quest'ultima affermazione: ne riparliamo dopo..).
bulletquando su di esse c'è un bit a 1 logico hanno un livello di tensione compreso tra +2,4 e +4,2 Volt e sono in grado di erogare al massimo 2,6 mA; i valori limite per il carico ad esse collegato sono dunque: 2,6 mA a +2,4V.
bulletè chiaro che la porta dati non è adatta a pilotare direttamente carichi importanti, ma si presta in modo eccellente a pilotare un'interfaccia come un transistor o un componente Open Collector, lasciando ad essa il compito di amministrare la corrente dell'alimentazione esterna per il carico.
bulletogni accidentale collegamento di una di queste linee d'uscita con la massa può provocarne la distruzione, a causa della elevata corrente che essa sarebbe costretta ad erogare (ovviamente solo quando si trova a 1 logico).
bulletcon bit a 0 logico la tensione disponibile è di poco superiore al livello di massa (tra +0 e +0,8 Volt), assorbendo fino a 24 mA.
bulletè chiaro che la porta dati può a pilotare direttamente carichi relativamente importanti solo "in bevuta", cioè assorbendo fino alla corrente massima di 24 mA, prodotta nel carico da una alimentazione esterna, comunque mai superiore ai +5V.
bulletper esempio per il pilotaggio diretto di un led rosso (caduta di +1,9V con corrente di 20 mA) conviene inserire in serie anche un resistore di [(5-1,9-0,8)V/20 mA]=115 Ohm, arrotondati al valore commerciale più vicino, 120 Ohm.
bulletosservando lo schema dell'interfaccia salta subito all'occhio la presenza di un integrato 74LS244 ( un ottuplo buffer non invertente tri-state) "in parallelo" al precedente; sebbene si stia parlando di una porta d'uscita, con lo stesso indirizzo (0378H/0278H) è dunque possibile anche "leggere" da essa, ma solo a fini diagnostici (non si tratta di una porta bidirezionale!!): il byte letto, infatti, non può essere che quello prememorizzato sulla porta d'uscita (non dimentichiamo il punto precedente: ogni livello basso forzato sulle uscite rischia di "bruciare" la porta!!).
bulletLa lettura di questa porta SPP non è possibile perché il controllo OC, Out Control (spesso detto anche Out Enable), delle uscite dell'integrato 74LS374 è saldato a massa.
bulletLa possibilità di rendere tri-state le uscite del 74LS374 è non viene dunque utilizzata dalla SPP; se fosse stato possibile le 8 uscite dell'integrato sarebbero state poste in alta impedenza, cioè fisicamente "scollegate" dai pin del connettore, consentendo l'applicazione di segnali dall'esterno senza rischiare di bruciarle.
bulletL'idea si sfruttare il controllo OC diventa la soluzione adottata nelle porte standard della serie IBM PS/2 al fine di rendere bidirezionale la porta parallella.

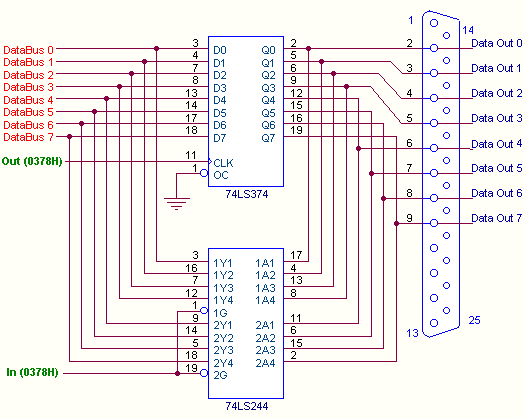

Parallela - Porta 378H d'uscita
   Schema aggiornato  6 novembre 2003
