CARATTERISTICHE ECP 5/5 [41 di 189]


    Cicli di trasferimento Dati/Comandi Indietro (da periferica a scheda)

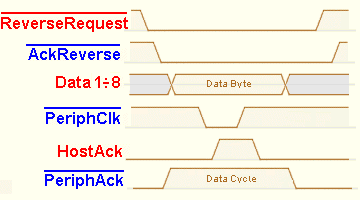

bulletCiclo DATI: la periferica trasmette bytes di dato alla ECP:
bullet la scheda porta basso il segnale ReverseRequest per chiedere un canale di trasmissione in direzione inversa.
bullet la periferica riconosce la richiesta di canale inverso portando basso il segnale AckReverse.
bullet la periferica scrive il byte di dato sulle linee Data del connettore (pin 2÷pin 9) e forza alto il segnale PeriphAck per indicare che è in atto un ciclo dato.
bullet la periferica forza basso il segnale PeriphClk per indicare che il byte di dato è valido.
bullet la scheda riconosce la presenza di dato valido forzando alto il segnale HostAck.
bullet la periferica riporta alto il segnale PeriphClk; il fronte di salita così generato dovrebbe essere utilizzato dalla scheda per sincronizzare la lettura del dato dentro di sè.
bullet la scheda riporta basso il segnale HostAck per indicare che è pronta a ricevere il prossimo dato.

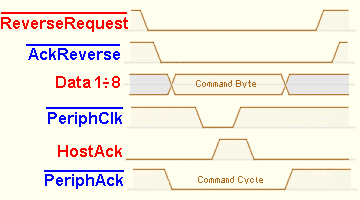

bulletCiclo COMANDI: la periferica trasmette bytes di comando alla ECP(un byte di comando o è un contatore RLE o è un indirizzo di canale; nel primo caso il suo bit7 è uguale a 0; nel secondo, a 1):
bullet la scheda porta basso il segnale ReverseRequest per chiedere un canale di trasmissione in direzione inversa.
bullet la periferica riconosce la richiesta di canale inverso portando basso il segnale AckReverse.
bullet la periferica scrive il byte di comando sulle linee Data del connettore (pin 2÷pin 9) e forza basso il segnale PeriphAck per indicare che è in atto un ciclo comando.
bullet la periferica forza basso il segnale PeriphClk per indicare che il byte di comando è valido.
bullet la scheda riconosce la presenza di dato valido forzando alto il segnale HostAck.
bullet la periferica riporta alto il segnale PeriphClk; il fronte di salita così generato dovrebbe essere utilizzato dalla scheda per sincronizzare la lettura del dato dentro di sè.
bulletla scheda riporta basso il segnale HostAck per indicare che è pronta a ricevere il prossimo dato.
