 Porta Parallela

Schemi e Applicazioni

  Interfaccia Hardware

CONNETTORI [43 di 189]



bulletSebbene il trasferimento dei dati attraverso la porta parallela SPP sia monodirezionale ci sono i presupposti per collegare e gestire il trasferimento bidirezionale dei dati tra il computer ed un secondo dispositivo, per esempio un secondo computer.
bulletNaturalmente le porte evolute EPP/ECP sono già in grado di assicurare al meglio questa caratteristica
bulletLa porta parallela SPP gestisce senza problemi 8 bit in uscita (tramite  le linee in uscita dal Registro Dati (0378H/0278H) ma per poter leggere anche 8 bit in ingresso  si devono multiplexare 4 delle 5 linee del Registro di Stato 0379H/0279H
bulletLa scelta è assolutamente libera, ma conoscendo la struttura d'ingresso dell'interfaccia Centronics SPP conviene utilizzare le linee assunte dai pin 11, 10, 12 e 13 del connettore, nella sequenza indicata.
bulletCon questa scelta i segnali logici applicati sono leggibili direttamente nel nibble (4 bit) alto del Registro d'ingresso
bulletSe si riesce a fornire sulle 4 linee d'ingresso le 2 metà di un byte (8 bit) il gioco è fatto! Per questo scopo torna utile il quadruplo doppio deviatore (da 2 a 1) realizzato dal multiplexer 74LS157 collegato da un lato agli 8 switch e dall'altro alle 4 linee del connettore.

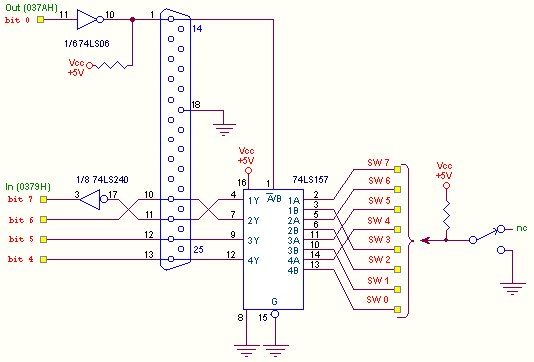

Parallela - Interfaccia per SPP bidirezionale



bulletL'osservazione dello schema mette in evidenza:
bulletè necessaria una fonte di alimentazione esterna (di +5V)
bulletla linea d'ingresso associata al pin 11 del connettore è invertita internamente da hardware; questo fatto obbliga il programmatore a invertire a sua volta da software il valore del bit letto dal registro.
bulletil multiplexer opera la doppia lettura in funzione del valore applicato al suo piedino di selezione (pin 1): con uno 0 sposta in uscita i 4 bit letti dagli ingressi di tipo "A" (cioè gli switch sw 7- sw 4); con un 1 sposta in uscita i 4 bit letti dagli ingressi di tipo "B" (cioè gli switch sw 3- sw 0).
bulletse nessuno degli switch è stato toccato la parola a 8 bit ricostruita dal programma deve essere 11111111.
