PROGETTO n° 08 [169 di 189]

Progetti con la Porta Parallela Esercizio MOLTO FACILE Progetto
 NB: il progetto non prevede commenti

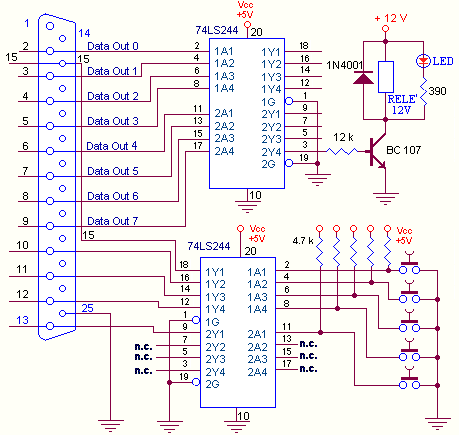

  Le figura mostrano una generica interfaccia in grado di gestire 8 bit in Output e 5 bit in Input; la presenza dei 2 buffer 3-state 74LS244 è solo precauzionale, per introdurre uno strato di sicurezza tra la porta LPT1 e le periferiche (relè in Out e switch in In)

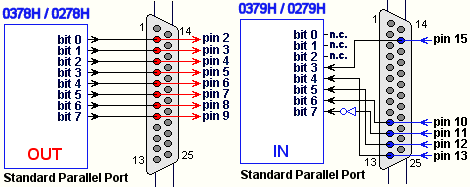

  La porta parallela SPP, monodirezionale, consente la scrittura di dati, attraverso la porta dati 0378H, e la lettura di dati sfruttando i 5 bit della porta d'ingresso 0379H; il progetto mostra come fruire di queste risorse.
Per la sua semplicità il progetto non prevede sorgente ASM ne eseguibile COM.

non ci sono pagine correlate
