CARATTERISTICHE EPP 3/3 [36 di 189]



    Scrittura/Lettura Dati attraverso la porta EPP

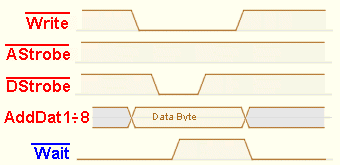

bulletOUT: un dato è scritto nel Registro Dato (037CH/027CH, ma anche nei successivi, se possibile) per la periferica:
bulletil computer per prima cosa forza basso il segnale Write (pin 1), scrive il byte di dato sulle linee AD del connettore (pin 2÷pin 9) e poi forza basso anche il segnale DStobe (pin 14).
bulletla periferica porta alto il segnale Wait (pin 11) indicando che è pronta a ricevere il byte di dato.
bulletil computer riporta alto il segnale DStobe e la periferica memorizza le linee di dato sul fronte di salita di DStobe.
bulletsubito dopo la periferica riporta basso il segnale Wait per indicare che è pronta per il ciclo successivo.

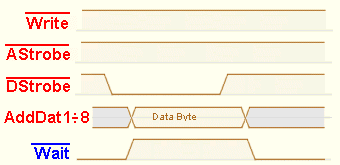

bulletIN: un dato è letto dal Registro Dato (037CH/027CH, ma anche dai successivi, se possibile)
bulletil computer per prima cosa forza alto il segnale Write (pin 1), mette in alta impedenza le linee AD del connettore (pin 2÷pin 9) e poi forza basso il segnale DStobe (pin 14).
bulletla periferica colloca il byte di dato sulle linee AD del connettore e forza alto il segnale Wait (pin 11) indicando che il dato è valido.
bulletnon appena il computer riconosce disattiva (alta) la linea di Wait, legge le linee di dato forzando alto il segnale DStobe (cioè memorizza il dato sul fronte di salita di DStobe)
bulletla periferica allora mette in alta impedenza le linee AD del connettore e poi riporta basso il segnale Wait, per indicare che è pronta per il ciclo successivo.
