Applicazioni Software
|
PROGETTO n° 16 - 1/6
[151 di 189]
|

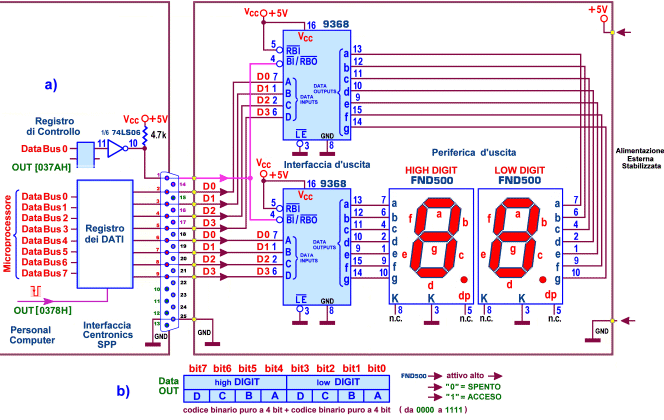

La periferica coinvolta nel progetto (due Digit a Catodo
comune di tipo FND550)
si avvale dell'interfaccia assicurata da due
decoder con memoria 9368,
alimentata esternamente con un piccolo alimentatore da 5 volt stabilizzati e
collegata direttamente in uscita alla porta parallela; sebbene il progetto
sia rivolto alla verifica del possibile controllo di luminosità, qualora si
desiderasse rinunciarvi lo schema proposto funziona benissimo anche per una
normale gestione, cioè per visualizzare tutti i numeri binari
possibili a 8 bit, da 00H a FFH.
La parte b) dello schema mostra la Tabella di Associazione
Logica: il suo contenuto propone la configurazione del byte da porre
sulla porta d'uscita, specificando (per ciascuno dei suoi 8 bit) sia il
livello attivo che il segmento ad esso associato; questa disponibilità
virtualizza la presenza del digit,
offrendo ogni dettaglio utile alla creazione del programma necessario per la
sua gestione, cioè senza dover analizzare lo schema elettronico ad esso
relativo, anche se la persona chiamata a progettare il codice non è la
stessa che ha progettato il circuito; si tratta proprio della struttura
ideale per costruire una tabella di conversione
in grado di associare a ciascun simbolo la corrispondente codifica a
8 bit.
