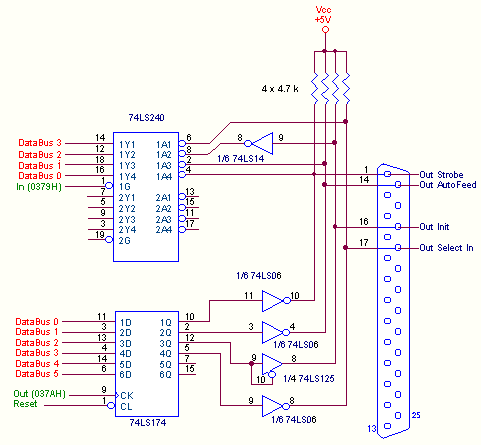

Le
4 linee di output del Registro
037AH/027AH |
 | 3 linee su 4 (pin
1, 14 e 17)
sono
TTL di tipo Open Collector, uscite di altrettanti inverter dell'integrato 74LS06
(contenente 6 inverter
O.C.) mentre la rimanente (sul pin 16)
è l'uscita di uno dei 4 buffer
non invertenti tri-state dell'integrato 74LS125. |
| naturalmente
le prime 3 hanno il dovuto resistore di pull-up
di 4.7 kOhm, collegato internamente al polo positivo
dell'alimentazione (+5 Volt).
L'insieme uscita-resistore assicura una corrente erogata di circa 1
mA
con pull-up di 4,7k collegato a +5 Volt
e assorbimento fino a 7 o
8 mA. |
| la
rimanente linea ha caratteristiche elettriche di tipo TTL
LS (eroga
fino a 2,6
mA
con tensioni comprese tra +2,4
e +4,2 Volt e assorbe fino a
24 mA con tensione
tra +0 e +0,8); il collegamento del suo controllo tri-state al
suo ingresso e la presenza del resistore di
pull-up di 4.7 kOhm in uscita rende
"trasparente" la presenza di questa porta, dal punto
di vista logico (con 1 in ingresso sarebbe in alta
impedenza, ma il pull-up assicura l'1 anche in
uscita; con 0 in ingresso il livello passa senza
problemi anche in uscita). |
| da
notare che il Registro
037AH/027AH è,
in sostanza, realizzato con i 4 bit erogati vengono
anzitutto memorizzati su di esso; dei 2 bit disponibili uno rimane
inutilizzato mentre l'altro è usato per controllare l'abilitazione a interrompere la Cpu
sulla linea IRQ7 |
| si
può notare che è possibile anche la lettura
di queste 4 le linee d'uscita, ovviamente per soli fini
diagnostici; a partire dai pin del connettore (cioè a valle dei
rispettivi buffer) esse sono internamente riportate
in ingresso sulle linee ancora libere dell'integrato 74LS240,
l'ottuplo buffer
invertente tri-state utilizzato come
Registro
di input
0379H/0279H. |
| lo stato dei 4 pin
1, 14, 16 e
17 può dunque essere letto
rispettivamente sui bit0,
1,
2 e 3
di questo registro (naturalmente con logica invertita, data la
natura invertente del 74LS240,
escluso lo
stato del pin 16 invertito
2 volte per mantenere la logica usata in uscita). |
|
