LOGICA TTL - FLIP FLOP D-LATCH

74LS373 2/2 [19 di 87]

74LS373 - Ottuplo flip-flop Latch con uscite 3-state

Nella norma il buffer 3-state d'uscita non è necessario, per cui OE si collega fisso a massa; può tornare utile nella improbabile necessità di predisporre più memorie in parallelo, su una struttura a bus, attivandone all'occorrenza solo una, alternativa alle altre. Infatti:

	di solito collegare tra loro le uscite di 2 oggetti logici è un errore fatale: si capisce che, se i livelli presenti sulle 2 uscite sono alternativi, una delle 2 provoca il cortocircuito dell'altra (quella a livello 1), forzandola a massa con il suo 0...
	se una delle 2 è però posta in Hi-Z il problema non esiste più, dato che nessun livello logico può essere influenzato da un circuito aperto..

Va invece sottolineata la sostanziale differenza con l'ottuplo flip-flop D-type 74LS374, con il quale è spesso tecnicamente confuso e scambiato: la natura Latch dei singoli flip-flop lo rende attivo sui livelli per cui, a parità di segnale di sincronismo (clock, di solito un segnale alto a riposo con un breve impulso basso generato al momento desiderato per la memorizzazione) va sottolineato che:

	la memorizzazione avviene sul fronte di discesa.
	per tutto il tempo in cui l'impulso rimane *alto* le uscite sono fortemente sensibili ad ogni variazione dei rispettivi ingressi, per cui è assolutamente indispensabile che l'impulso sia alto e breve e che i dati in ingresso siano stabili, almeno per un tempo un po' più grande dell'impulso positivo (cioè siano forniti poco prima e e tolti poco dopo la sua presenza).
	per entrambe le precedenti ragioni, essendo gli impulsi di sincronismo (di norma) attivi bassi, per un corretto funzionamento del componente è necessario inserire un inverter direttamente sul pin 11 di enable (G).
	la presenza dell'inverter esterno ritarda comunque l'effettiva memorizzazione del tempo pari alla durata (di norma trascurabile) dell'impulso fornito...

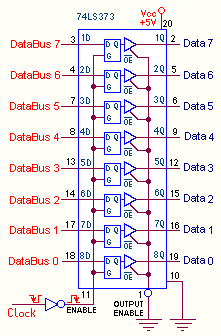

Una tipica applicazione (con uscite 3-state trasparenti, cioè OE a massa) è presentata in figura; le linee d'ingresso sono presumibilmente quelle del Bus Dati di un microprocessore o di un single-chip, mentre le linee d'uscita rendono disponibile un byte d'informazione utile per accendere 8 led, o pilotare 8 relè, o controllare i 7 segmenti (e il decimal point) di un digit, e così via.

Nel precedente disegno suggerisco lo schema a blocchi da utilizzare, disponibile anche nella seguente versione:

La tabella raccoglie le principali caratteristiche elettriche del componente (i tempi sono stati rilevati con carico di 667ohm/ 45 pF):

Caratteristiche Elettriche	Valori
potenza dissipata	200 mW (massima con ingressi e enable a "0"e con uscita Hi-Z, assorbe 40 mA a 5V)
corrente erogata tipica in uscita	2,6 mA (con uscita a "1")
corrente assorbita tipica in uscita	24 mA (tipica buffer con uscita a "0")
tempo di propagazione massimo da ingresso Dato a uscita	18 ns (fronte di salita) e 18 ns (fronte di discesa)
tempo di propagazione massimo da *enabl*e a uscita	30 ns (fronte di salita) e 30 ns (fronte di discesa)
tempo di abilitazione massimo da *out enabl*e a uscita	28 ns (verso uscita a "1") e 36 ns (verso uscita a "0", 5 pF)
tempo di disabilitazione massimo da *out enabl*e a uscita	20 ns (da uscita a "1") e 25 ns (da uscita a "0", 5 pF)
