L'utilizzo delle linee di controllo BI/RBO (Blanking Input/Ripple Blanking Output, pin4) e RBI (Ripple Blanking Input, pin5) è irrilevante se il Decoder TTL 9368 è chiamato ad operare con la porta d'uscita di un micro o di un PC.

In sostanza si tratta dello stesso meccanismo (già descritto per il più economici 74LS47 e 74LS48) per evitare di accendere tutti gli zero non significativi di un visualizzatore con numerose cifre, sia a sinistra che a destra (se il numero mostrato è frazionario).

Va comunque notato che se il 9368 è utilizzato nel pieno della sua specificità (unico componente in grado di mostrare numeri esadecimali) questo servizio è comunque illogico anche nell'ambito dei visualizzatori con più digit, sia per il fatto che ogni cifra del numero mantiene la sua necessità d'esistere (anche gli zero a sinistra, basti pensare ad un indirizzo o un dato a 16 bit, come 2AF5 o come 001E) sia per l'improbabilità di dover mostrare un numero esadecimale frazionario (rendendo così inutile anche il servizio per gli zero a destra).

Per questo le considerazioni seguenti sono significative solo per un uso nell'ambito dei visualizzatori decimali con più digit, cioè dando per scontato che l'informazione fornita in ingresso ai vari Decoder sia di tipo BCD.

La condizione per poter visualizzare comunque la cifra zero è di lasciare l'ingresso RBI scollegato (o meglio collegato al +5V), cioè disattivo (forzato a livello logico 1).

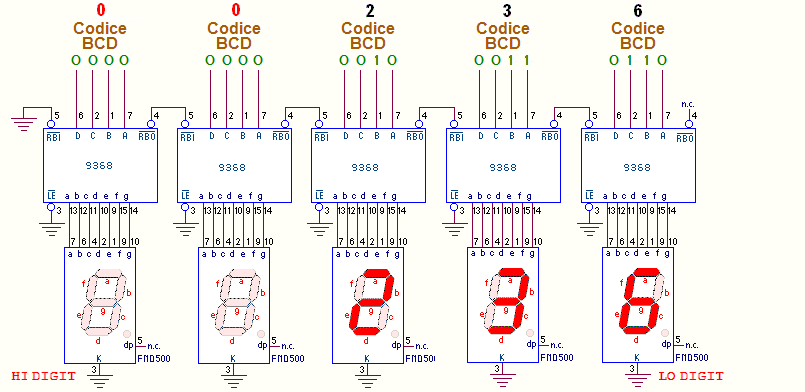

L'uscita RBO è il meccanismo che consente di evitare di accendere tutti gli zero a sinistra di un numero, decisamente antiestetici e inutili; anche nella comune aritmetica sembra logico scrivere 236 piuttosto che 00236; il metodo per raggiungere questo scopo è quello di collegare a massa l'ingresso RBI del Decoder collegato al digit più significativo e di collegare in cascata l'uscita RBO di ciascun digit (a cominciare da quello più significativo) con l'ingresso RBI del digit successivo (subito a destra):

Va sottolineato che lo schema proposto ha lo scopo di mostrare i collegamenti che coinvolgono i due segnali di controllo, per cui al fine di non appesantirlo, non sono riportate le alimentazioni dei decoder.
