COMPONENTI PROGRAMMABILI

UART 16550 2/6 [81 di 87]

**** Componente UART: chip package (contenitore) [segue]

Nelle moderne schede di I/O la disposizione dual-in-line è sempre meno frequente.

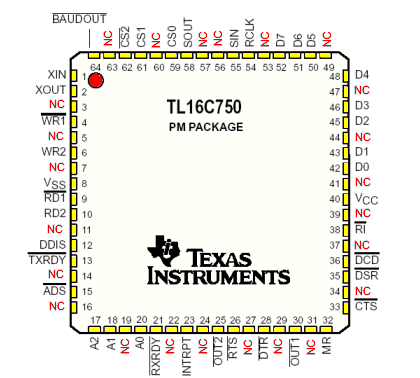

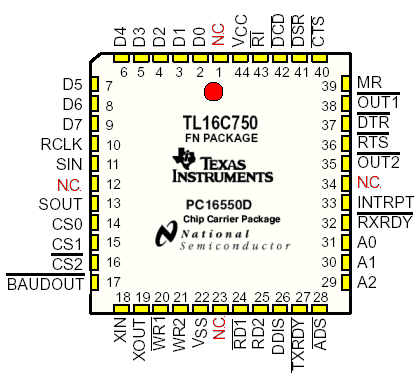

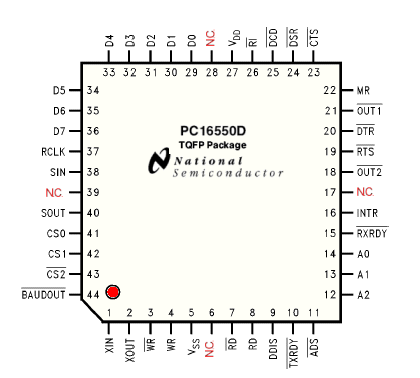

	Le figure seguenti mostrano l'aspetto di UART 16550 e successivi in diversi contenitori quadrangolari.
	La maggiore disponibilità di pins (44 per i package FN o TQFP, e ben 64 per quelli PM) assicura comunque la disponibilità delle 40 funzioni presenti sul contenitore dual-in-line; i rimanenti 4 e 24 pins sono dichiarati NC, cioè non collegati internamente.
