| Questo componente si comporta come un
commutatore a 2 vie - 4 posizioni, cioè ogni via ha
4

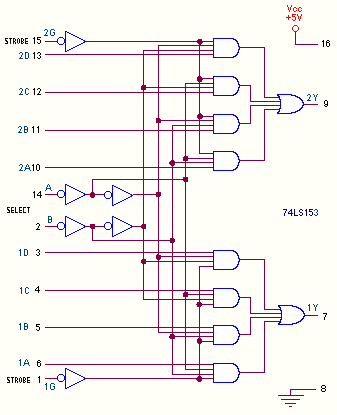

ingressi e un'uscita; la logica del suo funzionamento è descritta dal seguente
schema funzionale e dalla relativa
tabella di verità:
| i piedini (pin 15 e
pin 6) di
strobe (o
enable) controllano ciascuno la rispettiva uscita e, se non
sono
attivi (cioè è a 1 o scollegati),
la rispettiva uscita è a 0. |
| ciascun selettore funziona solo se il suo controllo (pin
15 o pin 1) (strobe o
enable) è messo a massa (cioè a 0):
in questo l'uscita corrispondente assume lo stesso valore logico di uno
dei suoi 4 ingressi, A, B, C o D. |
| le linee di selezione (pin 14
e pin 2, selectA
e selectB) stabiliscono quale dei
4
ingressi verrà copiato in uscita, quando
strobe
è a 0: sia il disegno che la tabella
sottolineano che con select a 00
passa l'ingresso A, con 01 passa
l'ingresso B, con 10 passa l'ingresso C,
e con 11 passa l'ingresso D.
|
|
