Porta Seriale

Applicazioni Software

RxD_0 Polling essenziale 4/5 [237 di 404]

Analisi del Problema · Analisi del Programma Principale · Visione Globale del Progetto

Porta Seriale - Ricezione Dati con Tecnica del Polling - Versione essenziale

Analisi del Programma Principale [2 di 2]

Il codice assembly della parte del programma principale che si occupa della Ricezione è visibile nella seguente casella:

		Progetto	NB: se il testo nell'Area *ti sembra strano* installa il font Giobe.TTF: clicca qui!!		COM1		COM2

In questa fase il programma ripete ad oltranza la sequenza di istruzioni comprese tra quella identificata dall'etichetta xxx00 e la JZ xxx00, eseguendo in continuazione queste operazioni:

assume il dato corrente dalla linea con la RxD_0) e lo mette a video nella posizione di stampa corrente (con la Funzione 0EH di INT 10H)

per assicurare la possibilità di porre fine all'esecuzione ciclica di queste istruzioni verifica l'eventuale pressione di un tasto qualunque ; il compito è affidato alla Funzione 01H dell'INT 16H, che provvede alla lettura della tastiera senza fermarsi in attesa: se nessun tasto viene premuto la essa lascia la flag di Zero a 0 e il loop viene automaticamente ripetuto (JZ xxx00), altrimenti forza la flag di Zero a 1, il loop ha termine e vengono eseguite le 2 istruzioni successive, MOV AH,4CH e INT 21H, che pongono fine al programma

E' facile capire il tempo consumato nell'esecuzione delle numerose e impegnative istruzioni della sequenza, tra una ricezione e la successiva, possa potenzialmente provocare la perdita di qualche dato, ma l'attendibilità di questo progetto rimane sufficientemente affidabile.

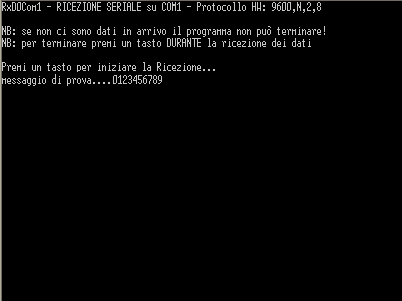

Ricordo che l'aspetto del monitor sarà miseramente vuoto se il processore dovesse stare in attesa di dati seriali che non arrivano; la figura ne mostra l'aspetto subito dopo la ricezione della stringa ascii "messaggio di prova....0123456789":
