Porta Seriale

Interfaccia Hardware

LUNGHEZZA CAVO SERIALE RS232 [75 di 404]

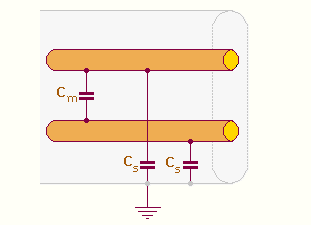

La figura successiva prova a visualizzare la presenza dei condensatori virtuali (ci sono ma non si vedono..) all'interno di un cavo: alla capacità mutua C_m tra i conduttori va aggiunta anche la capacità C_s verso la massa dello schermo di ciascuno di essi (o verso il conduttore di massa, se il cavo non è schermato).

Per determinare la lunghezza massima per il cavo si deve calcolare la capacità totale della linea, tenendo conto di un effetto capacitivo per unità di lunghezza dovuta alla somma della capacità mutua tra coppie di conduttori e di quella tra ciascuno di essi e la massa.

Un normale cavo di collegamento è caratterizzato da 30 pF per piede (circa 90 pF per metro) per cui la massima lunghezza possibile (tralasciando la capacità d'ingresso del dispositivo remoto) vale 2500pF/30pF, circa 83 piedi, cioè circa 25 metri a 9600 bps.

Utilizzando cavi seriali schermati (cioè dotati calza metallica, esterna al fascio di conduttori) o cavi con capacità mutua più piccola si possono coprire distanze fino a 100 metri a 9600 bps.

Si possono coprire distanze maggiori, in modo inversamente proporzionale, rinunciando alle grandi velocità; per esempio con cavo non schermato con conduttori attorcigliati a coppie tra loro (twisted pair cable) si può passare dagli 80 metri a 9600 bps ai 900 metri a 1200 bps.

Anche con tecniche di ricetrasmissione seriale più sofisticate si possono possono ottenere notevoli miglioramenti; secondo le specifiche degli standard seriali più moderni sono possibili (circa):

	standard RS423A: 10 metri a 100kbps, 100 metri a 10kbps, 1200 metri a 1kbps
	standard RS422A: 12 metri a 10Mbps, 120 metri a 1Mbps, 1200 metri a 100kbps
