CAVI NULL MODEM SINCRONO [94 di 404]

- Cavi Null Modem con modalità sincrona - Collegamento seriale da DTE a DTE
5.1 Collegare un DTE DB25 maschio (computer) ad un DTE DB25 maschio (altro computer o dispositivo)
bulletSe le porte seriali dei dispositivi stanno usando un protocollo di comunicazione sincrono, è richiesta la presenza dei segnali di temporizzazione del canale: di solito il ricevitore (modem DCE) genera i segnali Transmission Timing (TC) e Receiver Timing (RC) e li spedisce al computer DTE, per imporre e controllare con precisione (sincronizzare) la sua velocità, rispettivamente di trasmissione e di ricezione; se il modem DCE non è in grado di assicurare la presenza dei segnali TC e RC (vedi sopra e sotto) spetta al trasmettitore il compito di imporre (sincronizzare) la velocità di trasmissione dati del ricevitore, spedendogli il segnale (Transmitter Signal) Element Timing Clock (ETC).

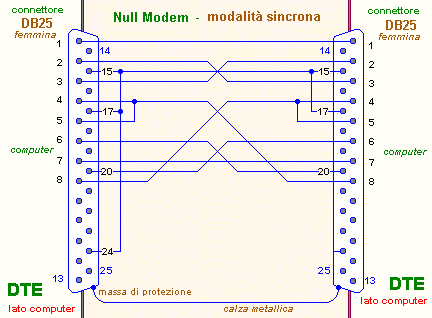

bulletIl cavo della figura seguente (certamente dotato di estremità femmina DB25 - femmina DB25) è adatto per collegare dispositivi seriali entrambi dotati di connettori di tipo maschio DB25, per esempio quelli delle porte seriali di 2 computer (DTE); sarà organizzato nel seguente modo:
bulletdisporrà di tutti i collegamenti tipici di un cavo Null Modem per la comunicazione asincrona con handshaking, in particolare come quello della variante descritta in questa pagina
bulletcollegherà localmente il pin24 (ETC, Element Timing Clock normalmente in uscita dal DTE) al pin15 (TC) e al pin17 (RC), rispettivamente Transmitter Clock Receiver Clock, normalmente entrambi in ingresso al DTE, per assicurare i segnali di temporizzazione sincrona (i pin1 e pin17 sono collegati tra loro su entrambi i connettori)

lato DTE

lato DTE

pin Descrizione Descrizione pin
1 Protective Ground Protective Ground 1
2 Transmitted Data Received Data 3
3 Received Data Transmitted Data 2
4 Request To Send Data Carrier Detect 8
5 Clear To Send
6 Data Set Ready Data Terminal Ready 20
7 Signal Ground Signal Ground 7
8 Data Carrier Detect Request To Send 4
Clear To Send 5
20 Data Terminal Ready Data Set Ready 6
15
17
24
Transmission Element Timing
Receiver Element Timing

Transmitter Element Timing
Transmission Element Timing
Receiver Element Timing
15
1
7
