CAVO STANDARD DB9 - DB9 [78 di 404]

- Cavi Standard RS232 - collegamento seriale da DTE a DCE
1.2 Collegare un DTE DB9 maschio (computer) ad un DCE DB9 femmina (modem o mouse)
bulletIl cavo della figura seguente è adatto per collegare dispositivi seriali che hanno entrambi i connettori di tipo DB9, maschio per la porta seriale del computer (DTE) e femmina per la porta seriale del dispositivo remoto (DCE), di solito un modem o una stampante o un mouse; sarà ovviamente dotato di estremità femmina DB9 - maschio DB9. Può essere utile anche come prolunga seriale per aumentare la distanza tra il computer e l'apparecchiatura seriale.

Aggiornato 25 ottobre 2004

lato DTE

 Direzione lato DCE

pin Descrizione Descrizione pin
1 Data Carrier Detect [DCE>DTE] Data Carrier Detect 1
2 Received Data [DCE>DTE] Transmitted Data 2
3 Transmitted Data [DTE>DCE] Received Data 3
4 Data Terminal Ready [DTE>DCE] Data Terminal Ready 4
5 Signal Ground  - Signal Ground 5
6 Data Set Ready [DCE>DTE] Data Set Ready 6
7 Request To Send [DTE>DCE] Clear To Send 7
8 Clear To Send [DCE>DTE] Request To Send 8
9 Ring Indicator [DCE>DTE] Ring Indicator 9

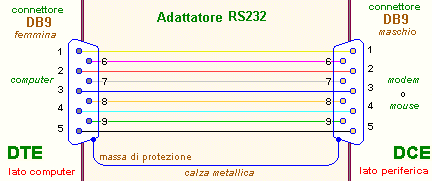

bulletSulla base delle indicazioni suggerite dalla tabella, i collegamenti interni dell'adattatore (o del cavo adattatore) sono mostrati nella figura seguente:
