Porta Seriale

Standard RS232C

FRAME ASINCRONO [21 di 404]

La struttura tipica dell'informazione asincrona è detta frame proprio per la sua forma, che tende a corniciare (framed ) il byte di dato, cioè a racchiuderlo tra 2 bit di sincronismo (uno davanti, di start, e uno dietro, di stop).

In questo modo il ricevitore asincrono è in grado di sapere quando inizia e quando finisce, anche senza disporre della linea di clock condivisa, tipica dei sistemi sincroni.

Il segnale digitale seriale asincrono viene creato dal trasmettitore dell'UART collegato al processore del computer che fornisce il byte, ed è posto sulla linea (con i dovuti livelli di tensione) in questa sequenza temporale: prima il bit di start (sempre un bit a 0 logico), poi i bit del dato, a partire da quello meno significativo (LSB, Least Significant Bit, D0) fino a quello più significativo (MSB, Most Significant Bit, D7) e infine il (o i) bit di stop (sempre un bit a 1 logico).

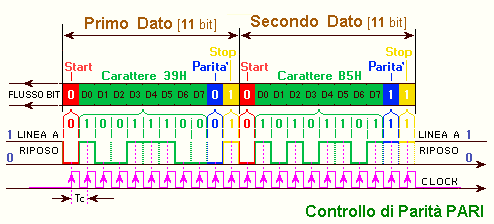

La figura seguente mostra i livelli logici di una linea seriale chiamata a ricevere 2 dati a 8 bit; in essa si nota una importante novità: il bit di parità.

Da notare che l'andamento temporale si riferisce ai bit che entrano in un UART ricevitore; il clock generato localmente da quest'ultimo campionerà ciascun bit (nell'esempio sul fronte di salita) esattamente nella parte centrale della sua durata.
