CAVI NULL DB9 - DB9 [87 di 404]

- Cavi Null Modem - Collegamento con Handshaking da DTE a DTE
2.6 Collegare un DTE DB9 maschio (computer) ad un DTE DB9 maschio (altro computer o dispositivo)

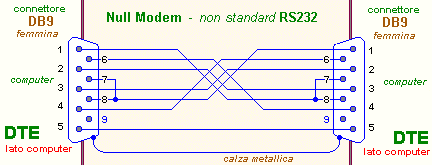

bulletIl cavo della figura seguente è una variante di quello presentato nella pagina precedente ed è adatto per collegare dispositivi seriali che hanno entrambi connettori di tipo DB9, maschio per la porta seriale del computer (DTE) e maschio per la porta seriale del dispositivo remoto (DTE), presumibilmente un altro computer, essendo previsto uno scambio (handshaking) integrale di controlli hardware; sarà ovviamente dotato di estremità femmina DB9 - femmina DB9.
bulletCon riferimento alla premessa sui cavi Null Modem:
bulletcollega il pin5 (SG) di un connettore con il pin5 (SG) dell'altro (e viceversa) per assicurare l'unione delle masse di segnale
bulletcollega il pin3 (TD) di un connettore con il pin2 (RD) dell'altro (e viceversa) per assicurare la bidirezionalità dei dati
bulletcollega il pin4 (DTR) di un connettore con il pin6 (DSR) dell'altro (e viceversa): il segnale DTR, attivo non appena ciascun dispositivo viene acceso, simula che l'altro (lo pseudomodem) sia collegato (DSR attivo), condizione indispensabile per consentire ad entrambi i dispositivi di iniziare la comunicazione
bulletcollega il pin7 (RTS) di un connettore con il pin8 (CTS) dello stesso connettore e il pin1 (CD) dell'altro (e viceversa): in questo modo quando un dispositivo è pronto a trasmettere (RTS attivo) si dà subito il permesso da solo (CTS attivo) e, contemporaneamente, simula che l'altro (lo pseudomodem) abbia ricevuto la portante dal modem remoto (CD attivo) e sia quindi pronto per la ricezione

lato DTE

lato DTE

pin Descrizione Descrizione pin
1 Data Carrier Detect Request To Send 7
Clear To Send 8
2 Received Data Transmitted Data 3
3 Transmitted Data Received Data 2
4 Data Terminal Ready Data Set Ready 6
5 Signal Ground Signal Ground 5
6 Data Set Ready Data Terminal Ready 4
7 Request To Send Data Carrier Detect 1
8 Clear To Send

bulletTalvolta si trova una variante di questo cavo con il pin7 (RTS) ancora collegato al pin8 (CTS) dello stesso connettore ma senza il collegamento al pin1 (CD) dell'altro (e viceversa);  questa soluzione garantisce al dispositivo di darsi subito il permesso da solo (CTS attivo) quando è pronto a trasmettere (RTS attivo) facendo risparmiare 2 conduttori, ma è poco affidabile...
