Porta Seriale - Connettori ["Dentro il Computer" di Giobe®2000]

pin	nome	EIA RS232C	CCITT V.24	Descrizione	Direzione
1	PG	AA	101	Protective Ground	-
2	RD	BB	104	Received Data	in [DTE>DCE]
3	TD	BA	103	Transmitted Data	out [DCE>DTE]
4	CTS	CB	106	Clear To Send	in [DTE>DCE]
5	RTS	CA	105	Request To Send	out [DCE>DTE]
6	DSR	CC	107	Data Set Ready	out [DCE>DTE]
7	SG	AB	102	Signal Ground	-
8	CD	CF	109	Data Carrier Detect	out [DCE>DTE]
9	+P	-	-	Reserved	-
10	-P	-	-	Reserved	-
11		-	-	Unassigned	-
12	SCD	SCF	122	Secondary Data Carrier Detect	out [DCE>DTE]
13	SRTS	SCA	120	Secondary Request To Send	out [DCE>DTE]
14	SRD	SBB	119	Secondary Received Data	in [DTE>DCE]
15	TC	DB	114	Transmission Signal Element Timing	out [DCE>DTE]
16	STD	SBA	118	Secondary Transmitted Data	out [DCE>DTE]
17	RC	DD	115	Receiver Signal Element Timing	out [DCE>DTE]
18	LL	-	-141	Local Loopback	in [DTE>DCE]
19	SCTS	SCB	121	Secondary Clear To Send	in [DTE>DCE]
20	DTR	CD	108.2	Data Terminal Ready	in [DTE>DCE]
21	SQ	CG	110	Signal Quality Detector	out [DCE>DTE]
21	-	-	-	Remote LoopBack	in [DTE>DCE]
22	RI	CE	125	Ring Indicator	out [DCE>DTE]
23	DSRS	CH	111	Data Signal Rate Selector	in [DTE>DCE]
24	ETC	DA	113	Transmitter Signal Element Timing	in [DTE>DCE]
25	TM	-	142	Test Mode	out [DCE>DTE]

		Come Funziona SR232 Indirizzi Base Area Comunicaz. Bios Registri Livello Hardware Livello BIOS Livello DOS Tecniche d'Interruzione Connettori Cavi Applicazioni Software Applicazioni Hardware Download INDICE
Porta Seriale

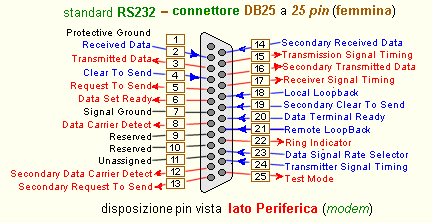

	Per la porta seriale del modem (e delle altre periferiche seriali, DCE) le specifiche *originali* prevedono invece un connettore DB25 a 25 forellini (femmina), esso stesso in grado di rendere disponibili *tutti* i segnali previsti dallo standard RS232.
	La disposizione dei pin è quella a vista lato Periferica (modem).

	Porta Seriale			CONNETTORE STANDARD DB25 DCE
