DRIVER DI LINEA 1488 2/2 [29 di 404]


bulletLa presenza della logica Nand è irrilevante per lo scopo finale (trasformare livelli TTL in tensioni RS232): basta infatti unire entrambi i pin di ciascun traslatore di Livello per garantire comunque la necessaria logica invertente.
bulletNaturalmente all'occorrenza il secondo pin d'ingresso può essere utilizzato per controllare il segnale RS232, rendendolo inattivo con la tecnica del gating per la quale uno 0 su di esso rende comunque positivo (cioè inattivo) il segnale in uscita, indipendentemente dal livello TTL proposto per esso dall'UART.
bulletI Driver di Linea richiedono 2 alimentazioni, da ±7V a ±15V: questo fatto può costituire un problema poichè non sempre esse sono disponibili; se si dispone di una sola alimentazione non rimane che affidarsi ad altri componenti, come il MAX232.



bulletLa tabella raccoglie le principali caratteristiche elettriche del componente (i tempi sono stati rilevati con carico di 3kΩ/15pF):



Caratteristiche Elettriche Valori
potenza dissipata 333 mW (massima senza carico, assorbe 18,5 mA a ±9V)
576 mW (massima senza carico, assorbe 24 mA a ±12V)
tensione in uscita a livello alto 7 V       (tipica, con VIL=0,8V= "0", Vcc=±9V,      RL=3kΩ)
10,5 V (tipica, con VIL=0,8V= "0", Vcc=±13,2V, RL=3kΩ)
tensione in uscita a livello basso -7 V     (tipica, con VIH=1,9V= "0", Vcc=±9V,      RL=3kΩ)
-10,5 V (tipica, con VIH=1,9V= "0", Vcc=±13,2V, RL=3kΩ)
resistenza d'uscita 300Ω , minima
corrente massima esogata ±12mA, in condizioni di cortocircuito con ingresso irrilevante
tempo di propagazione da ingresso a uscita 350 ns, massimo dal fronte di salita del segnale d'ingresso
175 ns, massimo dal fronte di discesa del segnale d'ingresso
tempo di transizione in uscita 100 ns massimo durante il fronte di discesa
75 ns massimo durante il fronte di salita

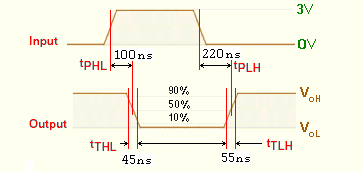

bulletLa durata dei fronti attivi (tempi di transizione, tT, Transition time) dei segnali in uscita e i tempi di propagazione (tP, Propagation time) da ingresso TTL a uscita RS232 sono mostrati nella seguente figura (HL High to Low, LH Low to High):





bulletI seguenti link rendono disponibili i Data Sheet originali, in formato PDF:



Data Sheet - Texas Instruments Data Sheet - Motorola Semiconductor Data Sheet - National Semiconductor
  Data Sheet - On Semiconductor



Pagina Precedente Porta Seriale Pagina Successiva RS232 - DRIVER DI LINEA 1488 2/2   Torna alla Home della Sezione Lezioni - Vai al DownLoad dei files DOC Torna al Menu di
