Porta Seriale

Standard RS232C

SPECIFICHE ELETTRICHE 4/4 [27 di 404]

Oltre alle tensioni di lavoro le specifiche elettriche RS232C stabiliscono i valori limite anche di altre grandezze, al fine di ridurre le interferenze e la perdita d'informazione; in realtà i valori fissati dalle norme sono ampiamente garantiti dai Traslatori di Livello, nella trasformazione da livelli TTL UART a tensioni RS232C dei segnali sul connettore seriale, molto più restrittivi, come vedremo nelle prossime pagine.

Dal punto di vista elettrico ciascun segnale in uscita dal connettore (garantito da un Driver di linea) può ritenersi un generatore; le specifiche RS232C prevedono:

	forza elettromotrice V_fem da -25V (per la logica "1", MARK) a +25V (per la logica "0", SPACE); ovviamente è anche la tensione d'uscita V_o a vuoto (cioè in assenza di collegamento con il ricevitore)
	resistenza interna R_o non inferiore a 50Ω, pensata per limitare a ±500mA la corrente massima in caso di cortocircuito con qualsiasi altra linea, compresa quella di massa: I_o_S= V_fem/R_om = 25V/50Ω = 500mA; deve garantire inoltre una tensione in arrivo V_Lda ±3V a ±15V

Analogamente, ciascun segnale in ingresso al connettore (accolto dal Receiver di linea) può ritenersi un carico; le specifiche RS232C prevedono:

	resistenza di carico R_L compresa tra 3kΩ e 7kΩ
	assenza di componente induttiva; per evitare danni durante le commutazioni rapide
	tensione d'ingresso V_L da ±3V a ±15V

Per il cavo di collegamento la norma originale prevede una lunghezza massima di 15m, sostituita (con la versione EIA232D) da una specifica sulla capacità massima del cavo stesso, fissata a 2500pF (166pF per metro), garantita fino a 20Kbps; in realtà, limitando la velocità di ricetrasmissione, è possibile raggiungere distanze anche di centinaia di metri...

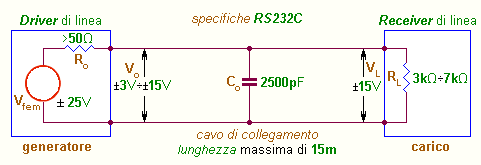

In sintesi il sistema di comunicazione RS232C può essere rappresentato dal seguente circuito equivalente:
