Interfaccia Hardware |
CONNETTORE DB9 DTE [65 di 404] |
|
Il fatto che solo 10 dei 22 segnali del connettore originale RS232 sono indispensabili per governare una comunicazione seriale sul canale telefonico ha spinto i produttori di computer a miniaturizzare il connettore seriale, ottenendo al tempo stesso una ovvia riduzione dei costi di produzione e un guadagno di spazio sul pannello posteriore dei computer. |
|
Sfortunatamente la necessità di ospitare questi segnali su un connettore DB9 a 9 pin, ha costretto i produttori a rinunciare ad uno dei 10 segnali, precisamente a quello meno utilizzato e più sacrificabile: la massa di chassis. | |
La scelta di mantenere maschio anche questo mini connettore è da valutare nel momento storico in cui è stata presa; in quel periodo (1984) i primi adattatori video (MDA, CGA e EGA) avevano un connettore di questo tipo, ovviamente di tipo femmina. |
|

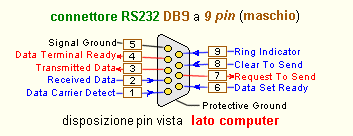

Il connettore DB9 a 9 pin (maschio) per la porta seriale del computer (DTE) è mostrato nella figura successiva: |
|
|
pin | nome | Descrizione | Direzione |
1 | CD |
Data Carrier Detect Rilevato modem remoto/possibile comunicare |
in [DCE>DTE] | |
2 | RD |
Received Data Dati in ingresso |
in [DCE>DTE] | |
3 | TD |
Transmitted Data Dati in uscita |
out [DTE>DCE] | |
4 | DTR |
Data Terminal Ready DTE connesso/DTE pronto a comunicare |
out [DTE>DCE] | |
5 | SG |
Signal Ground Massa di segnale |
- | |
6 | DSR |
Data Set Ready DCE connesso/DCE pronto a comunicare |
in [DCE>DTE] | |
7 | RTS |
Request To Send Richiesta collegamento/DTE pronto a trasmettere |
out [DTE>DCE] | |
8 | CTS |
Clear To Send DCE Pronto a ricevere/DTE può trasmettere |
in [DCE>DTE] | |
9 | RI |
Ring Indicator Ricevuto segnale acustico sul canale |
in [DCE>DTE] |
|
|
|
Porta Seriale | CONNETTORE DB9 DTE | |||||||
65 di 404 |
|
|
