CAVO STANDARD DB9 - DB25 [80 di 404]

- Cavi Standard RS232 - collegamento seriale da DTE a DCE
1.4 Collegare un DTE DB9 maschio (computer) ad un DCE DB25 femmina (modem o stampante)
bulletPiù frequente è la necessità di collegare il connettore DB9, maschio della porta seriale di un moderno computer (DTE) con quello DB25 (femmina) della porta seriale del dispositivo remoto (DCE), di solito un modem o stampante; la tabella seguente mostra i collegamenti interni di questo adattatore, ovviamente dotato di estremità femmina DB9 - maschio DB25:

lato DTE

 Direzione lato DCE

pin Descrizione Descrizione pin
1 Data Carrier Detect [DCE>DTE] Data Carrier Detect 8
2 Received Data [DCE>DTE] Transmitted Data 3
3 Transmitted Data [DTE>DCE] Received Data 2
4 Data Terminal Ready [DTE>DCE] Data Terminal Ready 20
5 Signal Ground  - Signal Ground 7
6 Data Set Ready [DCE>DTE] Data Set Ready 6
7 Request To Send [DTE>DCE] Clear To Send 4
8 Clear To Send [DCE>DTE] Request To Send 5
9 Ring Indicator [DCE>DTE] Ring Indicator 22

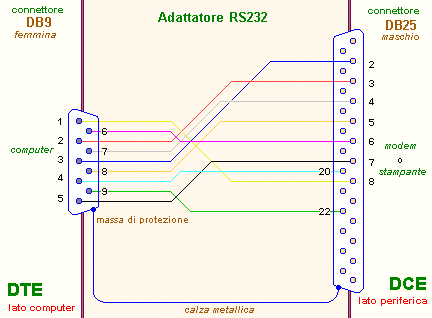

bulletSulla base delle indicazioni suggerite dalla tabella, i collegamenti interni dell'adattatore (o del cavo adattatore) sono mostrati nella figura seguente:
Pagina Precedente Porta Seriale Pagina Successiva CAVO STANDARD DB9 - DB25   Torna alla Home della Sezione Lezioni - Vai al DownLoad dei files DOC Torna al Menu di
