Porta Seriale

Applicazioni Software

PROTOCOLLO RiceTrasmissione tra PC 19/27 [313 di 404]

Analisi del Problema · Analisi del Programma · Dettagli del Protocollo Software · Visione Globale del Progetto

Porta Seriale - Controllo del Computer Remoto con Protocollo Software - Versione avanzata TxR_Chat

Protocollo - Comandi per la Gestione di dati binari sul Monitor Remoto [11 di 18]

	Può succedere di dover porre a video, sul Monitor remoto, informazioni di tipo binario a 8bit o a 16bit, per esempio frutto dell'elaborazione di dati assunti dalla postazione remota e ad essa restituiti in forma di messaggio.
	I caratteri ascii esadecimali corrispondenti ai 2 nibble del byte o ai 4 nibble della word sono posti a video nella posizione di stampa e nel colore corrente.
	Per questo servizio il Protocollo Seriale prevede 2 *Comandi* speciali:

#PxyH - Visualizza i 2 caratteri ascii esadecimali “xy” del Byte xyH, sul Monitor remoto

#QxywzH - Visualizza i 4 caratteri ascii esadecimali “xywz” della Word xywzH sul Monitor remoto

A differenza degli altri Comandi, la sintassi di questi prevede la trasmissione di 1 o 2 bytes , non di caratteri ascii numerici:

	l'operazione è naturale se a gestirla è un microcontrollore, inserito in un ambito di controllo remoto
	meno pratica è la possibilità di fornire un byte tramite la tastiera di un PC, ma non per questo impossibile: basta (tenendo premuto il tasto ALT) digitare sulla tastierina numerica a destra la sequenza dei numeri da 0 a 255 corrispondenti al valore decimale del byte desiderato.

La digitazione dei 2 Comandi è organizzata dal programma nel seguente modo:

Progetto	Se la finestra non è simile a quella riprodotta qui sotto leggi le istruzioni in questa pagina	COM1

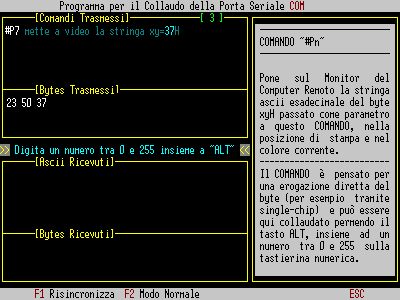

La figura mostra la fase di digitazione del Comando, avendo già scritto il carattere del prefisso "#": risulta evidente l'aiuto garantito dalla barra centrale, nella quale sono suggeriti i valori possibili per la stringa, e dal riquadro laterale, nel quale è offerta una ampia e dettagliata descrizione.

Per visualizzare il valore di un byte o di una word sono necessarie Procedure di conversione in grado di associare un carattere ascii (tra 0 e 9 o tra A e F) a ciascuno dei loro nibble; il computer remoto su avvale per questo della Procedure Byt2Asc e Wor2Asc, entrambe offerte dalla Libreria Giobe.ASM/LIB.
