Porta Seriale

Standard RS232C

RECEIVER DI LINEA 1489 2/2 [31 di 404]

Aggiornato 19 agosto 2006

La presenza, nello schema dei traslatori di Livello, di un secondo ingresso, detto Response Control, è logicamente irrilevante: di solito esso è non collegato (aperto) ma può essere collegato a massa tramite un condensatore o a una delle 2 alimentazioni tramite un resistore, per stabilizzare o modificare il tipo di segnale d'ingresso.

Il Ricevitore di Linea richiede una sola alimentazione, di solito di 5V: la tabella raccoglie le principali caratteristiche elettriche del componente (i tempi sono stati rilevati con carico di 3,9kΩ o 390Ω/15pF):

Caratteristiche Elettriche	Valori
potenza dissipata	130 mW (massima , assorbe 26 mA a 5V)
tensione in uscita a livello alto	4 V (tipica, con VI=0,75V)
tensione in uscita a livello basso	0,2 V (tipica, con VI=3V)
corrente erogata tipica in uscita	0,5 mA (tipica TTL con uscita a "1")
corrente assorbita tipica in uscita	10 mA (tipica TTL con uscita a "0")
resistenza d'ingresso	tra 3kΩ e 7kΩ
tempo di propagazione da ingresso a uscita	50 ns, massimo dal fronte di salita dell'ingresso (RL=390Ω)
tempo di propagazione da ingresso a uscita	85 ns, massimo dal fronte di discesa dell'ingresso (RL=3,9kΩ)
tempo di transizione in uscita	20 ns massimo durante il fronte di discesa con RL=390Ω
tempo di transizione in uscita	175 ns massimo durante il fronte di salita con RL=3,9kΩ

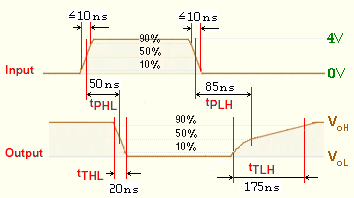

La durata dei fronti attivi (tempi di transizione, t_T, Transition time) dei segnali in uscita e i tempi di propagazione (t_P, Propagation time) da ingresso RS232 a uscita TTL sono mostrati nella seguente figura (HL High to Low, LH Low to High):

I seguenti link rendono disponibili i Data Sheet originali, in formato PDF:
