CAVO STANDARD DB25 - DB9 [79 di 404] |
- Cavi Standard RS232 - collegamento seriale da DTE a DCE |
1.3 Collegare un DTE DB25 maschio (computer) ad un DCE DB9 femmina (modem o mouse) |
Sebbene il problema fosse più frequente con i computer della prima generazione può ancora esser necessario dover adattare il connettore DB25, maschio della porta seriale del computer (DTE), con quello DB9, femmina della porta seriale del dispositivo remoto (DCE), di solito un modem o mouse; la tabella seguente mostra i collegamenti interni di questo adattatore, ovviamente dotato di estremità femmina DB25 - maschio DB9: |
|
lato DTE |
Direzione | lato DCE |
|
||
pin | Descrizione | Descrizione | pin | |||
8 | Data Carrier Detect | [DCE>DTE] | Data Carrier Detect | 1 | ||
3 | Received Data | [DCE>DTE] | Transmitted Data | 2 | ||
2 | Transmitted Data | [DTE>DCE] | Received Data | 3 | ||
20 | Data Terminal Ready | [DTE>DCE] | Data Terminal Ready | 4 | ||
7 | Signal Ground | - | Signal Ground | 5 | ||
6 | Data Set Ready | [DCE>DTE] | Data Set Ready | 6 | ||
4 | Request To Send | [DTE>DCE] | Clear To Send | 7 | ||
5 | Clear To Send | [DCE>DTE] | Request To Send | 8 | ||
22 | Ring Indicator | [DCE>DTE] | Ring Indicator | 9 |

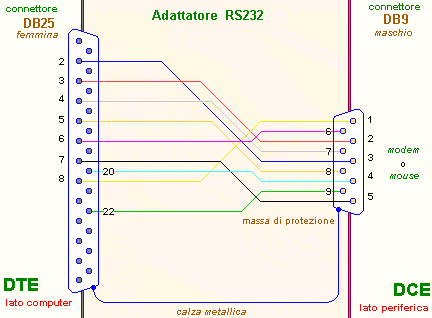

Sulla base delle indicazioni suggerite dalla tabella, i collegamenti interni dell'adattatore (o del cavo adattatore) sono mostrati nella figura seguente: Adattatore |
|
La disponibilità, in partenza, di un connettore DB25 permette (solo sui computer di antica produzione) una piccola variante; lo standard originale prevede infatti sul suo pin1 la presenza di una massa di protezione che può essere coinvolta nel cablaggio collegando il pin1 all'involucro metallico del connettore (solidale con il contenitore (chassis) del computer) e alla calza del cavo schermato. |
