Porta Seriale

Standard RS232C

SPECIFICHE ELETTRICHE 2/4 [25 di 404]

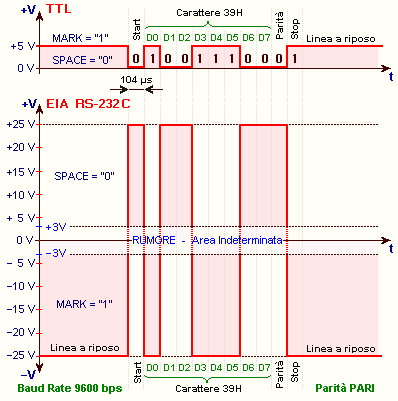

I livelli di tensione RS232, introdotti per limitare le perdite di tensione attraverso il cavo, sono compresi:

	tra -25V e -3V per il livello logico 1 (+5V in TTL), detto MARK
	tra +25V e +3V per il livello logico 0 ( 0V in TTL), detto SPACE

I valori indicati sono misurati con riferimento alla linea di massa e sono quelli massimi (±25V) e minimi (±3V) tra i quali i segnali di ciascuna linea RS232 sono ritenuti validi; i valori interni, tra -3V e +3V, sono considerati rumore, cioè non attendibili.

Poichè l'alimentatore di un Personal Computer offre le tensioni ±5V e ±12V, di solito richieste dai dispositivi in esso presenti, anche l'effettiva ampiezza massima dei segnali RS-232 sarà di ±12V.

	Porta Seriale			RS232 - SPECIFICHE ELETTRICHE 2/4
	25 di 404
