Porta Seriale

Interfaccia Hardware

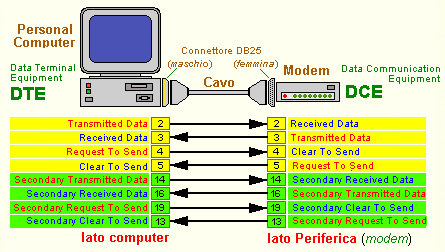

COLLEGAMENTO DTE-DCE STANDARD [63 di 404]

L'incrocio delle funzioni sui 2 connettori, a parità di pin, impone (per i connettori standard) un cavo di collegamento con fili paralleli pin to pin, senza incroci interni: logicamente dal pin2 (TD) del computer DTE usciranno i dati destinati al pin2 (RD) del modem DCE e, viceversa, dal pin3 (RD) del computer DTE entreranno i dati in uscita dal pin3 (TD) del modem DCE

Per tutti gli altri segnali RS232 (di stato del Modem o di stato, diagnostica o temporizzazione del canale) hanno coerentemente lo stesso nome e direzioni diverse a parità di pin sui 2 connettori

	Porta Seriale			COLLEGAMENTO DTE-DCE STANDARD
	63 di 404
