CONNETTORI LOOPBACK PLUG 2/2 [93 di 404]

- Collegamento "LoopBack Plug" - Diagnostica seriale
4.2 Aspetto dei connettori "tappo" per un DTE DB25 maschio o un DTE DB9 maschio (computer)

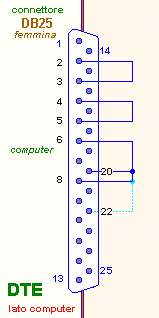

bulletIl connettore "LoopBack Plug", certamente di tipo femmina DB25 o DB9, fa da "tappo" alla porta seriale di un computer dotata di connettore di tipo maschio, DB25 o DB9; i ponticelli presenti su di esso sono mostrati qui sotto:

pin    zio

ne

pin Descrizione
2 Transmitted Data
3 Received Data
4 Request To Send
5 Clear To Send
6 Data Set Ready
8 Data Carrier Detect
20 Data Terminal Ready
22 Ring Indicator




pin Descrizione
1 Data Carrier Detect
2 Received Data
3 Transmitted Data
4 Data Terminal Ready
5 Signal Ground
6 Data Set Ready
7 Request To Send
8 Clear To Send
9 Ring Indicator
bulletDopo aver verificato l'efficienza della porta seriale del computer è possibile verificare anche l'efficienza del cavo, chiudendo con il LoopBack Plug l'estremità opposta a quella connessa al PC.
bulletTalvolta può essere utile o necessario testare anche linea di Ring Indicator (RI): molti programmi commerciali di diagnostica consentono questa opzione; in questo caso essa va collegata insieme a CD, DSR e DTR:
bulletsul LoopBack Plug DB25 il pin22 (RI) con i pin20 (DTR), pin8 (CD) e pin6 (DSR), già uniti tra loro
bulletsul LoopBack Plug DB9 il pin9 (RI) con i pin4 (DTR), pin1 (CD) e pin6 (DSR), già uniti tra loro
