La presenza di un solo altro segnale di controllo rende impossibile il servizio di Ripple Blanking descritto in particolare per i TTL 74LS47 e 74LS48 (e ancora possibile con il TTL 9368) di solito affidato a RBO (Ripple Blanking Output) e RBI (Ripple Blanking Input), ora non disponibili; nell'ambito di visualizzatori a più digit, non è dunque possibile attivare il meccanismo che consente di evitare di accendere gli zero non significativi a sinistra e/o a destra di un numero, decisamente antiestetici e inutili.

L'ultimo segnale di controllo disponibile è l'ingresso BI (Blanking Input, pin4), attivo basso; se attivata (forzata a 0), permette di spegnere incondizionatamente il digit collegato al Decoder, con qualunque codice presente sugli ingressi DCBA; nel funzionamento normale l'ingresso BI deve essere collegato al positivo dell'alimentazione, +5V, cioè disattivo (forzato a 1): data la natura CMOS del componente, non sono ammessi pin fluttuanti!

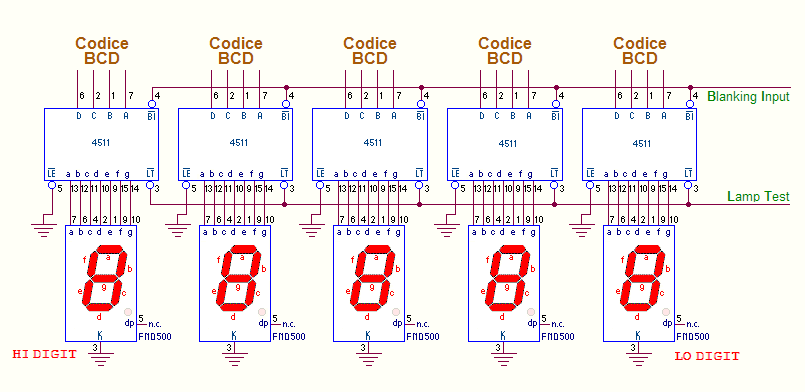

La figura mostra la predisposizione per il controllo di BI su un visualizzatore a 5 cifre, insieme a quello di LT (Lamp Test, pin3); da notare che l'ingresso BI ha un livello di priorità secondo solo al segnale d'ingresso LT per cui potrà produrre l'effetto descritto solo se LT non è contemporaneamente attivo.

Per garantire questo evento è per altro necessario che la frequenza del segnale così generato sia sufficientemente elevata, maggiore di 45 Hz per il rosso: solo così la veloce sequenza di spegnimenti (imposti da BI attivo, cioè a 0) e accensioni (imposti da BI disattivo, cioè a 1) può essere percepita come variazione di luminosità per effetto della persistenza ottica dell'immagine sulla retina dall'occhio umano.
