Il Decoder TTL 74LS47 utilizza tre piedini per assicurare servizi molto utili nell'ambito dei visualizzatori a più digit, tipici dei comuni dispositivi presenti sul mercato; va detto che la loro valenza nell'ambito della loro gestione mediante porte d'uscita dei dispositivi programmabili (micro o PC) è pressocchè inutile.

Le linee di controllo, tutte e tre attive basse. sono note come LT (Lamp Test, pin3), BI / RBO (Blanking Input / Ripple Blanking Output, pin4) e RBI (Ripple Blanking Input, pin5),

Le linee collegate al pin3 e al pin5 sono decisamente d'ingresso mentre quella collegata al pin4 dispone di una circuiteria interna (una logica cablata di tipo wired-AND) che permette sia di disporre di un segnale d'uscita RBO che di forzare su essa un segnale d'ingresso BI, senza produrre danni.

Il segnale LT (Lamp Test), disponibile sul pin3, è un ingresso attivo basso che (posto a massa) attiva tutte le linee d'uscita di segmento, forzando l'accensione di tutti i segmenti del digit; il suo compito è quello di fornire uno strumento adatto a verificarne l'integrità.

La sua azione ha un livello di priorità secondo solo al segnale d'ingresso BI per cui potrà essere esercitata solo se BI non è contemporaneamente attivo.

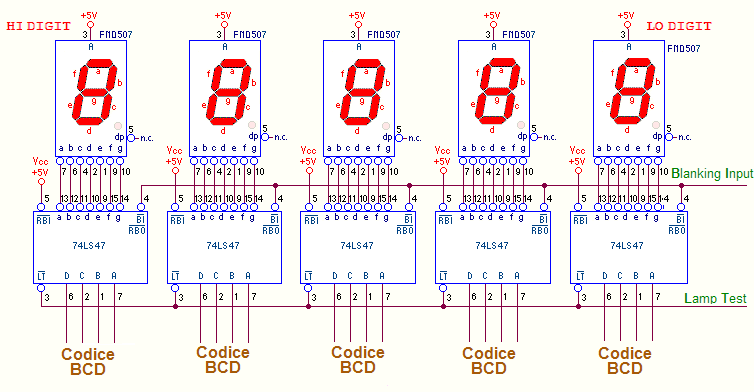

La linea collegata al pin4, utilizzata come ingresso (BI, Blanking Input), se attivata (forzata a 0), permette di spegnere incondizionatamente il digit collegato al Decoder, con qualunque codice presente sugli ingressi DCBA; nel funzionamento normale l'ingresso BI deve essere lasciato scollegato (o collegato al +5V), cioè disattivo (forzato a 1); la figura mostra la predisposizione per il controllo di BI su un visualizzatore a 5 cifre, insieme a quello di LT (Lamp Test, pin3) che opera il servizio opposto (accende tutti i segmenti del digit collegato al Decoder); da notare che l'ingresso BI è prioritario rispetto a tutti gli altri, cioè quando esso è attivo contemporaneamente ad ogni altro ingresso la funzione degli altri viene ignorata.

Per garantire questo evento è per altro necessario che la frequenza del segnale così generato sia sufficientemente elevata, maggiore di 45 Hz per il rosso: solo così la veloce sequenza di spegnimenti (imposti da BI attivo, cioè a 0) e accensioni (imposti da BI disattivo, cioè a 1) può essere percepita come variazione di luminosità per effetto della persistenza ottica dell'immagine sulla retina dall'occhio umano.
