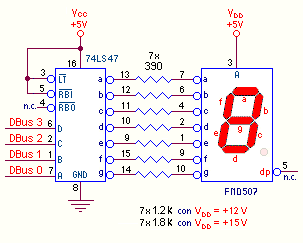

Lo schema funzionale (proposto in due versioni) riassume le caratteristiche logiche di questo componente; le linee d'ingresso possono essere quelle del Bus Dati di un microprocessore o di una porta di un single-chip o della porta parallela di un PC, mentre le linee d'uscita rendono disponibili i sette valori logici attivi bassi necessari per controllare i 7 segmenti di un digit ad anodo comune:

Nel normale funzionamento, i tre piedini di controllo, LT (pin3), RBO (pin4) e RBI (pin5), possono essere inattivi, lasciandoli scollegati o meglio collegandoli a +5V; per capirne il funzionamento dovremo pazientare ancora un po' ...

I 7 resistori presenti nel circuito hanno lo scopo di limitare la corrente che, dall'alimentatore esterno attraverso l'integrato, percorre ciascuno dei segmenti-led del digit, quando le uscite sono attive (basse), al fine di garantirne l'incolumità; il valore della loro resistenza è calcolato per una corrente di 8mA in presenza di tensioni d'alimentazione di +5V, +12V e +15V, e normalizzato ad un vicino valore standard, rispettivamente pari a 390, 1,2k e 1,8k ohm.
