4511 - Decoder da BCD a sette segmenti [CMOS] per digit a catodo comune

Una delle caratteristiche tipiche del Decoder CMOS 4511 è la presenza (insieme allo strato di memoria) di un driver in grado di fornire le migliori condizioni per l'accensione del digit a catodo comune ad esso collegato; solo il Decoder TTL 9368 gode dello stesso privilegio.

Il terzo strato di hardware è proprio una gran cosa: ciascuna delle uscite interne del Decoder è dotata di uno stadio d'uscita realizzato con un transistor NPN in configurazione inseguitore d'emettitore (o a collettore comune), una presenza molto inconsueta tra i componenti di tipo CMOS; le caratteristiche di questo stadio sono quelle di garantire:

una notevole amplificazione di corrente (intrinseca dei transistor)

una amplificazione di tensione pressoché uguale a (leggermente minore di) uno, ragione per la quale lo stadio è detto anche inseguitore di tensione (voltage follower)

una elevata impedenza di ingresso

una bassa resistenza d'uscita

	Certamente la situazione ideale per non *caricare* il (assorbire corrente dal) circuito CMOS che lo pilota e per garantire le migliori condizioni d'uscita, assicurando, a livello alto (1 logico), l'erogazione fino a 25mA, più che sufficienti per pilotare direttamente il *carico* (ciascuno dei segmenti-Led del digit).

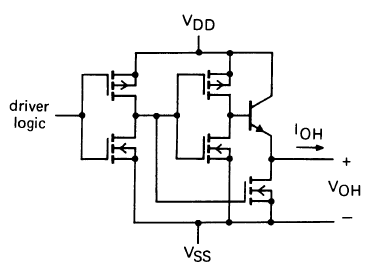

	La figura (estratta dal data sheet di HEF4511B MSI BCD to 7-segment latch/decoder/driver, di proprietà Philips Semiconductors Product) mostra lo schema di questo *stadio d'uscita* evidenziando la presenza del *transistor* appena descritto:

Su questo settore agisce l'influenza del segnale d'ingresso LT (Lamp Test, pin3), attivo basso, già descritto, in grado di causare l'accensione di tutti i segmenti del digit, al fine di verificarne il funzionamento, se forzato uno 0.
