| Questo componente si comporta come un
commutatore a 4 vie - 2 posizioni, cioè ogni via ha 2

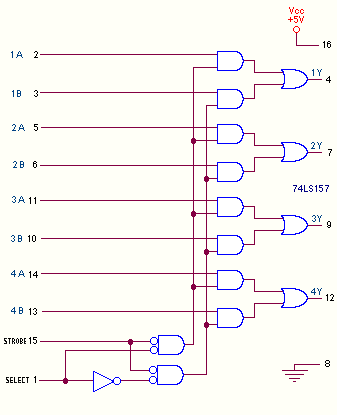

ingressi e un'uscita; la logica del suo funzionamento è descritta dal seguente
schema funzionale e dalla relativa
tabella di verità:
| il piedino (pin 15) di
strobe (o
enable) controlla tutte e 4 le uscite e, se non è
attivo (cioè è a 1 o scollegato),
tutte le uscite sono a 0. |
| il componente funziona solo se il pin
15 (strobe o
enable) è messo a massa (cioè a 0):
in questo caso ciascuna delle 4 uscite assume lo stesso valore logico di uno
dei rispettivi 2 ingressi, A o B. |
| il piedino (pin 1) di
select stabilisce quale dei 2
ingressi verrà copiato in uscita, quando
strobe
è a 0: sia il disegno che la tabella
sottolineano che con select a 0
passano gli ingressi A e, viceversa, con con
select a 1 passano gli
ingressi B. |
|
