    74LS48 - Decoder da BCD a sette segmenti [TTL] per digit a catodo comune

bullet

Ciascuna delle sue uscite è caratterizzata, rispetto alla normale Totem-pole, dalla presenza di un resistore interno di pull-up, il cui valore di resistenza è pari a 2k; lo scopo di questa originale scelta funzionale è quello di assicurare maggiore corrente erogata, in sintonia con le nostre precedenti osservazioni sul fatto che le uscite TTL non sono (nella norma) adatte a questo servizio.





bullet

Tuttavia, pur in presenza di un pull-up interno di 2k, il Decoder 74LS48 non è in grado di pilotare direttamente un normale digit: questo componente è stato progettato per "vedere" una logica TTL o DTL, o per pilotare un amplificatore di corrente (driver) ad esso successivo (per esempio un ULN2003) per il controllo di lampade, piuttosto che per quello di digit; alcune copie del data sheet originale del driver ULN2003 (contenente 7 coppie di transistor NPN in configurazione Darlington) sono disponibili qui: ULN2003 [Allegro], ULN2003 [Silan], ULN2003 [Sprague], ULN2003 [ST].

bullet

Con queste premesse possiamo puntualizzare che:



bullet

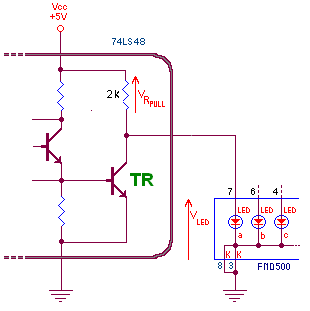

a livello alto (1 logico) può erogare (secondo il data sheet) al massimo 2mA; se il transistor TR non conduce (interdetto) la caduta di tensione sul pull-up interno di 2k, pari a (5V-1,8V) = 3,2V, impone il passaggio di 1,6mA, una corrente decisamente insufficiente per i segmenti-led di un normale digit a catodo comune

bullet

a livello basso (0 logico) è garantita (sempre secondo il data sheet) una corrente assorbita di 6mA, attraverso il transistor TR, ora in saturazione: d'istinto sembrerebbe più logico l'impiego con digit ad anodo comune (naturalmente corredato da adeguati resistori in serie a ciascun segmento per limitare la corrente al valore di 6mA, di resistenza 470ohm con alimentazione esterna di +5V), ma va tenuto presente che le sequenze logiche d'uscita sono progettate per dare effetto in logica positiva, per cui (essendo attivo, in questo caso, lo 0 logico) l'effetto sul digit sarebbe decisamente inaccettabile:
