LOGICA TTL - DECODER a 7 SEGMENTI |
DECODER TTL 74LS47 6/8 [28 di 87] |
|
|
L'ingresso RBI, se attivato (forzato a livello logico 0):
| |||||
La condizione per poter visualizzare comunque la cifra zero è di lasciare l'ingresso RBI scollegato (o meglio collegato al +5V), cioè disattivo (forzato a livello logico 1). | |||||
L'uscita RBO è un utile meccanismo che consente di evitare di accendere tutti gli zero a sinistra di un numero, decisamente antiestetici e inutili; anche nella comune aritmetica sembra logico scrivere 236 piuttosto che 00236; il metodo per raggiungere questo scopo è quello di collegare a massa l'ingresso RBI del Decoder collegato al digit più significativo e di collegare in cascata l'uscita RBO di ciascun digit (a cominciare da quello più significativo) con l'ingresso RBI del digit successivo (subito a destra): |
|
|

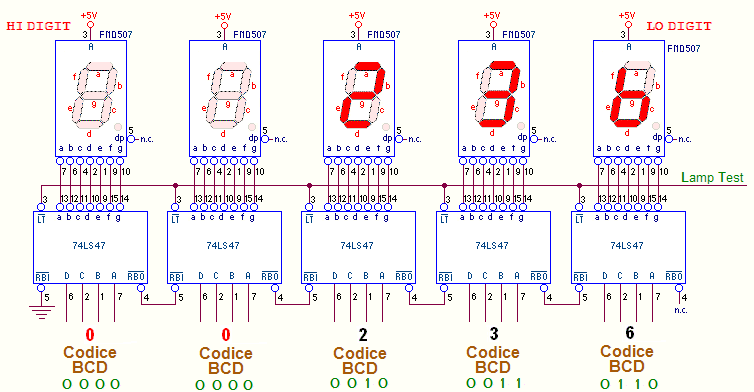

Nell'ipotesi che i codici BCD in ingresso ai cinque Decoder siano quelli corrispondenti alle cifre 00236, vediamo come si realizza questa tecnica:
|
|
Va sottolineato che lo schema proposto ha lo scopo di mostrare i collegamenti che coinvolgono i tre segnali di controllo, per cui al fine di non appesantirlo, non sono riportate ne le alimentazioni ne i sette resistori addizionali esterni in serie, necessari su ciascuna delle 7 linee d'uscita di ciascun Decoder 74LS47 per limitare la corrente che, dall'alimentatore esterno attraverso l'integrato, percorre ciascuno dei segmenti-led del digit, quando le uscite sono attive (basse), al fine di garantirne l'incolumità. |
|
Data Sheet [28 di 87] | Logica TTL - DECODER TTL 74LS47 6/8 | |||||||
