  LOGICA CMOS - DECODER a 7 SEGMENTI

DECODER CMOS 4511  8/8 [57 di 87]



    4511 - Decoder da BCD a sette segmenti [CMOS] per digit a catodo comune

bullet

Da notare inoltre che la natura CMOS del 4511 impone una particolare attenzione qualora si rendesse necessario il suo utilizzo con dispositivi programmabili, per esempio sulle porte d'uscita di un microcontrollore o sulla porta parallela di un PC.

bullet

La natura TTL di queste ultime rende necessario qualche intervento aggiuntivo può renderle compatibili con i suoi ingressi, tecnologicamente diversi dalle porte chiamate a supportarlo, al fine di garantire un corretto interfacciamento.



bullet

L'incompatibilità logica tra le uscite di natura TTL e gli ingressi di natura CMOS va risolta sulla base di queste considerazioni:
bullet

i segnali a livello basso in uscita dalla porta TTL non creano problemi agli ingressi di dato del Decoder CMOS: tipicamente la VOL(TTL) è di 0,2V, inferiore alla VIL(CMOS), compresa tra 0V e Vcc/3 (= 1,66V con alimentazione di +5V)

bullet

i segnali a livello alto in uscita dalla porta TTL possono essere incompatibili con gli ingressi di dato del Decoder CMOS: tipicamente la VOH(TTL) è compresa tra 2,4V e 4V, mentre la VIH(CMOS) richiesta per il riconoscimento del livello alto è compresa tra 2Vcc/3  (= 3,33V con alimentazione di +5V) e Vcc



bullet

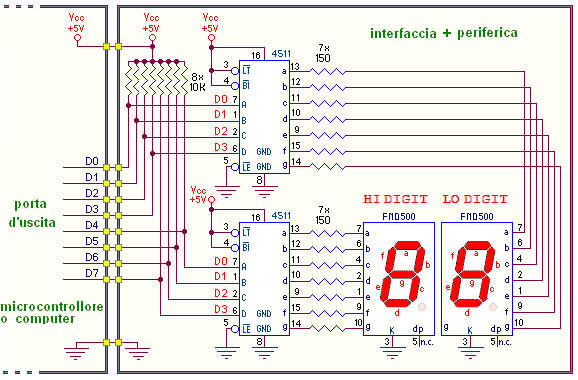

Per avere la certezza di un corretto interfacciamento si rende necessaria la presenza di resistori di pull-up su ciascuno degli 8 ingressi CMOS: a livello alto ciascun resistore, non essendo attraversato da corrente, non subisce caduta di tensione ai suoi capi, cioè anche il suo terminale opposto all'alimentazione è a +5V, risolvendo il problema del riconoscimento del livello alto da parte degli ingressi CMOS.




bullet

Il Decoder CMOS 4511 dispone di linee d'uscita attive alte, adatte al controllo dei 7 segmenti di digit a catodo comune; la disponibilità di uscite bufferizzate (per la presenza di driver su di esse) consiglia la presenza di resistori in serie da 150ohm, per limitare la corrente erogata a 15mA (con alimentazione di +5V).

bullet

Le due linee d'ingresso (entrambe attive basse) LT (Lamp Test, che accende di tutti i segmenti) e di BI (Blanking Input, che invece li spegne tutti incondizionatamente) non sembrano particolarmente utili in un ambito programmabile, per cui sono rese inattive collegandole a +5V: se per la logica TTL si tratta di una buona abitudine, per i pin fluttuanti CMOS diventa un obbligo!

bullet

Stesso trattamento per la linea d'ingresso LE, Latch Enable: certamente la presenza di questa Memoria è del tutto irrilevante, in questa applicazione, essendo un doppione ... (la stessa porta d'uscita di un micro o del PC è una Memoria); per renderla trasparente è sufficiente mantenerla a massa.





bullet

Nel Tutorial dedicato all'interfacciamento sono disponibili altre considerazioni specifiche per il Decoder CMOS 4511, in particolare qui.



bullet

Il seguente link rende disponibile il Data Sheet originale, in formato PDF:



Data Sheet - Philips Semiconductor



bullet

Per amore di completezza, la serie CMOS prevede altri integrati con disponibilità di Decoder da BCD a 7 segmenti:
bullet

i 4026 e 4033 (4026 e 4033 [Texas]) sono contatori/divisori decadici con uscite decodificate

bullet

i 4055 e 4056 (4055 e 4056 [Texas]) e il 4543 (4543 [Texas]) sono latch/decoder/driver espressamente progettati  per visualizzatori a Cristalli liquidi (LCD)
