COMPONENTI PROGRAMMABILI

UART 16550 6/6 [85 di 87]

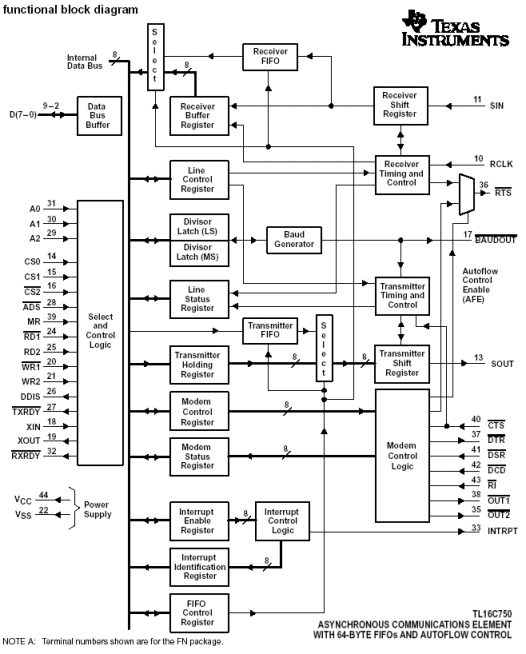

La proposta dello schema a blocchi di un UART è nella logica delle pagine precedenti: probabilmente non è strettamente necessaria per saper usare correttamente questo componente, ma dopo la meticolosa descrizione dei pin del componente può aiutarti a capire la sua filosofia...

I seguenti link rendono disponibili i Data Sheet originali, in formato PDF dei moderni UART, dal 16550 in poi; la loro consultazione può fornirti ulteriori informazioni sulle temporizzazioni e sui ritardi tipici di questo componente.

16550 / 16650


16750

16950

Altre informazioni (caratteristiche generali, compiti dell'UART, importanza dei Buffer di memoria, storia dell'UART ) sono disponibili nella recensione dedicata alla porta seriale: clicca su questo link.
