Programmare in Assembly

Esercizio nÂ° A004 5/6 [30 di 157]

Analisi del Codice · Analisi in ambiente Debug · Conclusioni

Gestione Caratteri - Stampa una stringa in bianco e nero

Analisi in ambiente Debug [3 di 3]

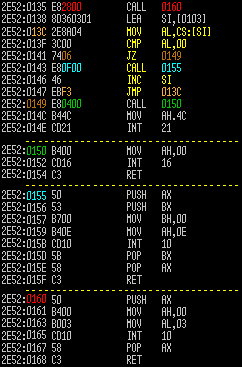

Desidero tornare a farti notare come viene codificato l'operando delle 3 CALL (gi trattato nell'esercizio EsA002): i 2 bytes aggiunti dall'assemblatore dopo il codice operativo (E8H) non assomigliano all'indirizzo visibile in chiaro nella parte mnemonica ma si tratta di un numero relativo con segno, detto displacement (spiazzamento), che indica il numero di bytes da saltare in avanti (se positivo) o indietro (se negativo) rispetto alla posizione di partenza.

In pi, anche questo numero a 16 bit soggetto alla regola Lo-Hi (Low-High), tipica dei processori della famiglia 80x86, secondo la quale ogni informazione pi grande di 8 bit compilata in memoria alla rovescia.

		Esercizio		Scarica il file EsA004.TXT

NB: se il click sull'icona nera non funziona scrivi c:\arch-lab\bin\sys\assembler.pif direttamente nel campo indirizzo del Browser

Nel nostro progetto tutte e 3 le procedure sono esterne e quindi codificate sotto il codice macchina del Main program; per questo tutti e 3 i displacement sono positivi; in dettaglio:

	lo mnemonico della procedura chiamata per prima mostra un indirizzo di offset 0160H, codificato con un displacement 0028H, pari a 40 bytes pi avanti, esclusi quelli dell'istruzione di partenza e di arrivo: la procedura puntata la BIOScls
	la seconda CALL punta l'indirizzo 0155H (displacement 000FH = 15 bytes pi avanti): esegue la BIOSchr
	la terza CALL punta l'indirizzo 0150H (displacement 0004H = 4 bytes pi avanti): esegue la KEYwait

	A questo proposito ti segnalo un'ultima interessante novit; la parte topica del nostro esercizio (colorata in giallo nella figura) gestisce la stampa dei caratteri ascii della stringa puntata da SI e basa il suo funzionamento su 2 salti interni, uno in avanti, condizionato dalla flag Z (JZ 0149) e l'altro uno indietro, non condizionato (JMP SHORT 013C).
	Entrambi i salti hanno un campo d'azione fissato dal rispettivo operando, un displacement (spiazzamento) a 8 bit, codificato con un numero binario con segno; per questo possibile saltare fino a 127 posizioni in avanti (se positivo) e fino a 128 posizioni indietro (se negativo).

L'analisi del codice macchina delle 2 istruzioni pu spiegare a meraviglia il meccanismo messo in atto dal processore per eseguirle:

	il condizionato salta all'indirizzo 0149H: dopo il codice operativo 74H presenta il byte 06H=+6 , imponendo di saltare 6 bytes in avanti, esclusi quelli dell'istruzione di partenza (JZ 0149) e dell'istruzione di arrivo
	il non condizionato salta all'indirizzo 013CH: dopo il codice operativo EBH presente il byte F3H=-13 , imponendo di saltare 13 bytes indietro, inclusi quelli dell'istruzione di partenza (JMP 013C) e dell'istruzione di arrivo

In entrambi i casi le colorazioni ti aiuteranno a verificare...

	Come ormai sai anche il file Listato, prodotto su richiesta dallassemblatore, fornisce la codifica (quasi) completa del sorgente ASM; poich in esso questa ambiguit non appare, pu essere utile darci un'occhiata...
	Se sei interessato ti ho preparato un estratto significativo di EsA004.LST:

Scarica il file
EsA004.LST
